W2-1000万能式断路器以下简称断路器],适用于交流50Hz,额定工作电压至690V,额定电流200A~1000A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地(漏电等故障的危害。断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,便于与现场总线连接,可实现“四涩”功能,以满足控制中心和自动化系统的要求。配置相应的漏电互感器及智能控制器即可实现漏电保护。断路器具有隔离功能,采用符号“x-”表示。额定工作电流630A及以下的断路器,亦可用于交流50(60]Hz、400V配电网络中作为电动机的过载、短路、缺相、欠电压和接地等故障保护。在正常条件下,断路器亦可作为线路的不频繁转换及电动机的不频繁起动之用。
断路器符合GB1.4048.1-2006《低压开关设备和控制设备第1部分:总则》;及GB140482-

2008《低压开关设备和控制设备第2部分:断路器》;GB14048.4-2003《低压开关设备及控制设备机电式接触器和电动机起动器》等标准。

-分类
按使用类别分:
·主电路:A类非选择型)、B类(选择型及AC-3(直接操作电动机机。
·辅助电路:AC-15.DC-13。
安装方式:固定式、抽屉式。◆传动方式:电动机传动手动。
极数:三极四极。
·脱扣器种类:智能型控制器分励脱扣器、欠电压瞬时或延时脱扣器。
智能型控制器分类:
·1型:经济型基本功能)。
·M型:基本型(基本功能+智能功能]。
◆H型:高级型(基本功能+智能功能+通讯接口]。
正常工作条件

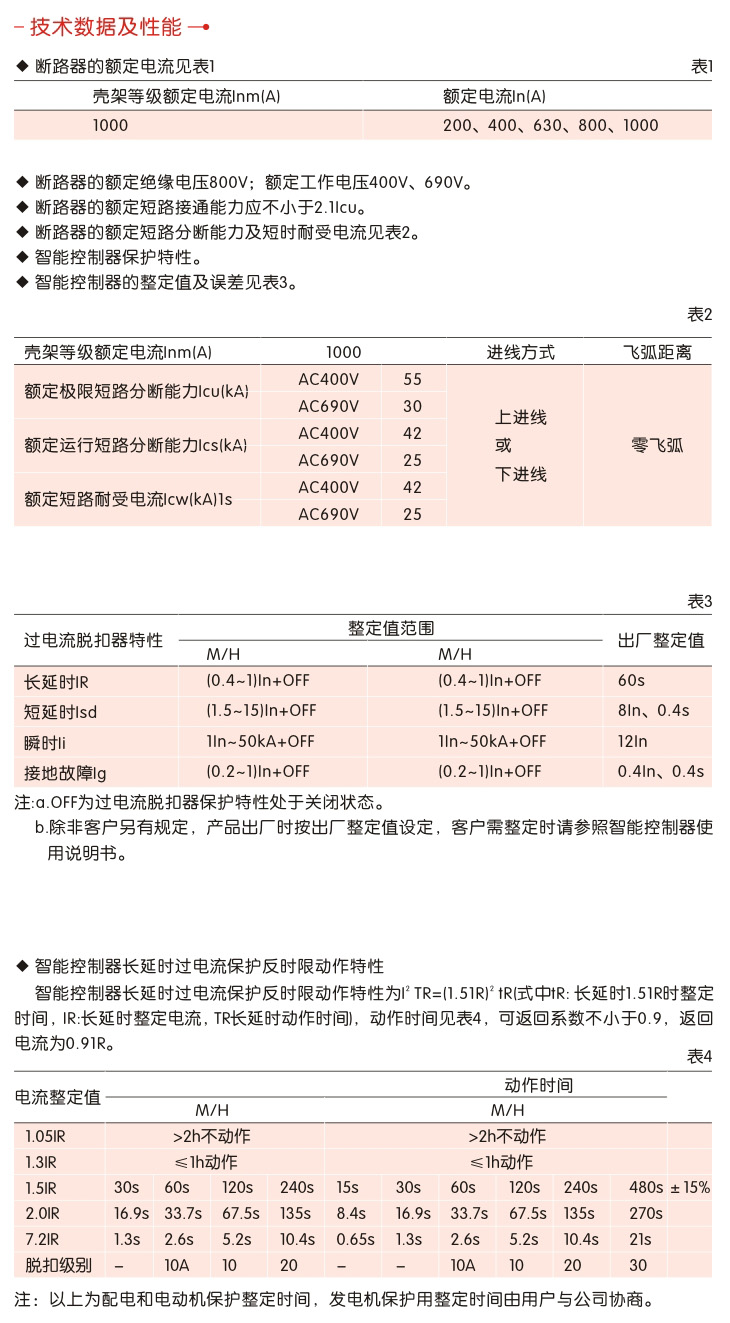

点击查看高清图片!
·周围空气温度上限值不超过+40℃;值不低于-5℃;124h平均值不超过+35℃;注:对于使用在周围空气高于+40℃或低于-5℃的工作条件,用户应与制造厂协商。
安装地点海拔不超过2000m。
·最高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以有较高的相对湿度,例如-20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
·污染等级3级。
◆断路器安装在柜体内。且加装门框,防护等级达IP40。
·断路器的主电路及欠电压脱扣器线圈,电源变压器初级线圈安装类别IV,其余辅助电路、控制电路安装类别为ll。
·使用类别B类。
·断路器的运输和储存条件:-25℃至+55℃。应安装在无爆炸危险和导电尘埃、无足以腐蚀金属和破坏绝缘的地方,且断路器的垂直倾斜度不超过5°。
