DFW-12系列户外高压电缆分接箱

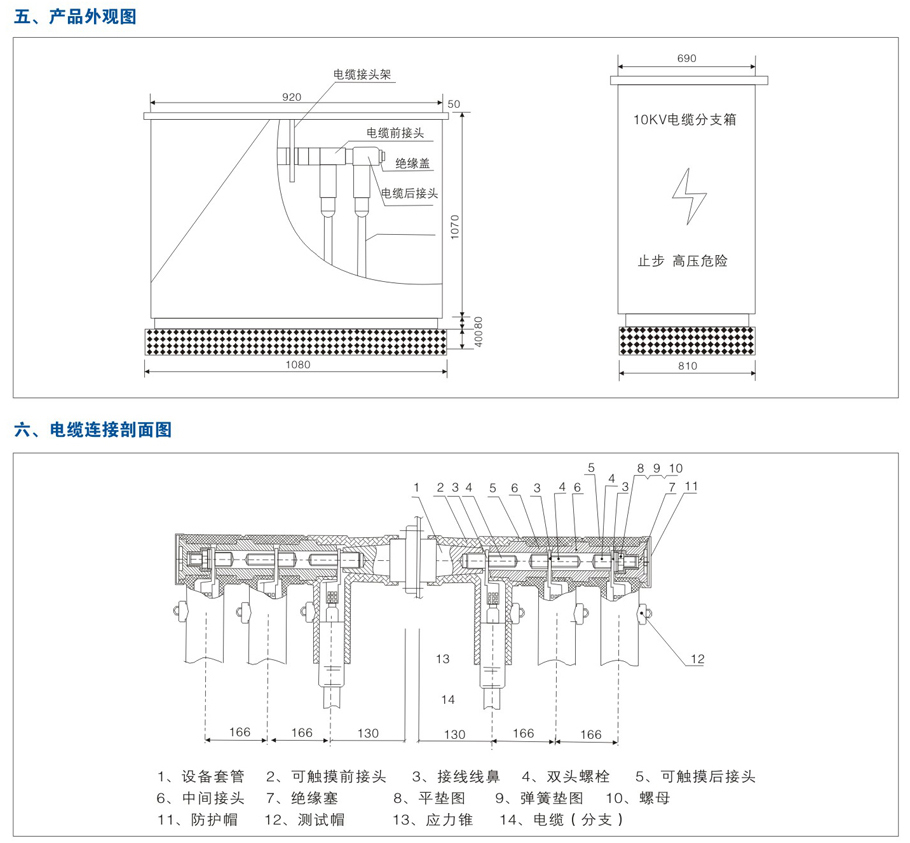

DFW-12系列电缆分支箱系户外设计，全密封结构，柜体防护等级达IP33。电缆接头支架采用不锈钢材料，外壳采用2mm优质不锈钢板制造，箱体内部由电缆仓顶板分隔成母线室和电缆仓两部分。

母线室是由2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相间距离为180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外，短路指示器和带电显示器也装在母线室内。母线室所有带电部件都进行严格的硅橡胶外包绝缘处理。电缆仓位于母线室下部，是电缆进出的通道，仓内有电缆固定夹和接地端子。
